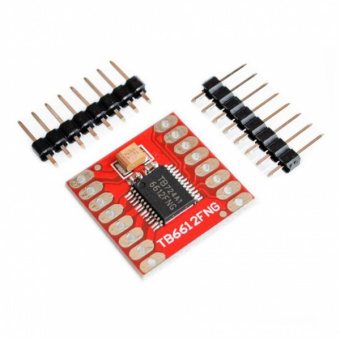

Контроллер двигателей на базе TB6612FNG (СК35)

Модуль 2-х канального драйвера на чипе TB6612FNG, предназначен для управления двумя двигателями постоянного тока, напряжением 4.5-15В, и потреблением до 1.2А (3А кратковременно, требуется охлаждение). Возможно параллельное подключение к 1 мотору, для получения 2.4А. Частота ШИМ ограничена 100 кГц.

Питание самого модуля подается отдельно от питания двигателей, и может составлять от 2.7В до 5.5В. Модуль имеет защиту от переплюсовки питания моторов, но не имеет защиту от переплюсовки питания самого модуля, учитывайте это при подключении модуля.

Характеристики:

Напряжение питания моторов: 4,5 - 13,5 В
Напряжение питания модуля: 2,7 - 5,5 В
Выходной пиковый ток: 3 А на каждый канал
Выходной рабочий ток: 1.2 А на каждый канал (2 канала могут быть соединены параллельно)
Максимальная частота ШИМ: 100 кГц
Встроенная тепловая защита
Фильтрующие конденсаторы на обеих линиях питания
