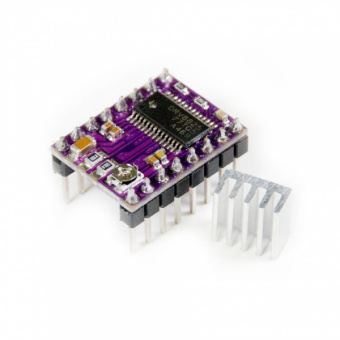

Контроллер шаговых двигателей DRV8825 (СК45) (КР1-В13)

Драйвер шагового двигателя DRV8825 — предназначен для управления биполярными шаговыми двигателями, работающими от напряжения 8,2 - 45 В и потребляющими до 2,2 А на каждую обмотку двигателя. Драйвер построен на базе одноимённого чипа DRV8825 производства Texas Instruments, он получил широкое распространение (в роботостроении, станках ЧПУ, 3D принтерах и т.д) благодаря простоте подключения, широкому функционалу и совместимости с драйвером A4988.

Характеристики
Напряжение питания двигателя: 8,2 ... 45 В.
Максимальный ток на одну обмотку двигателя: 1,5 А без радиатора, 2,2 А с радиатором.
Напряжение питания логической части драйвера: 2,5 ... 5,25 В.
Размер одного шага двигателя: от 1 до 1/32 полного шага.
Защита: от перегрева и от перегрузки по току.
Габариты платы драйвера: 20x15 мм.
Габариты радиатора: 9x5x9 мм.
