Контроллер двигателей на базе TB6560AHQ

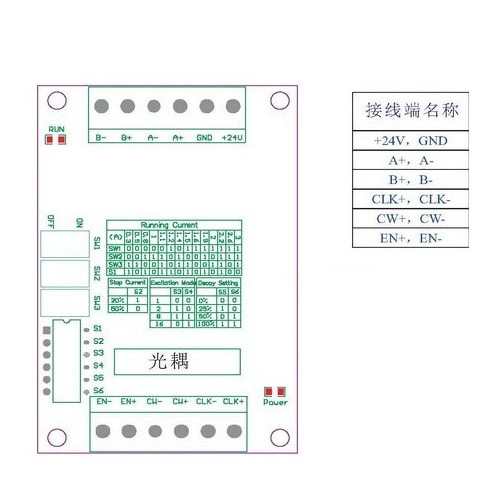

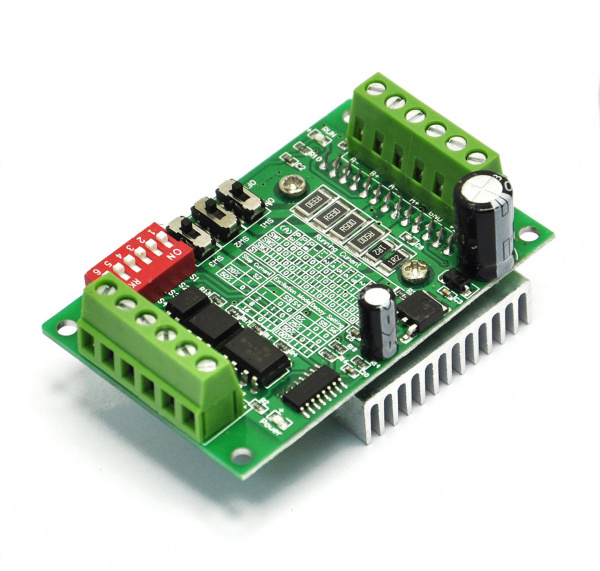

TB6560 – это драйвер управления двухфазным шаговым двигателем. Выполнен на микросхеме Toshiba TB6560AHQ. Напряжение питания от 10В до 35В (рекомендуется 24В). Используется для управления двигателями типа Nema17, Nema23 с регулируемым максимальным током фазы до 3А. Входные сигналы управления оптоизолированны. Драйвер может быть использован в системах ЧПУ (CNC). Конструктивно драйвер TB6560 изготовлен с возможностью монтажа в корпус с подключением проводов быстроразъемным способом под отвертку.

Характеристики
Напряжение питания: 10 – 35 В;
Выходной ток: от 0.3А до 3А (пиковое значение 3.5 А);

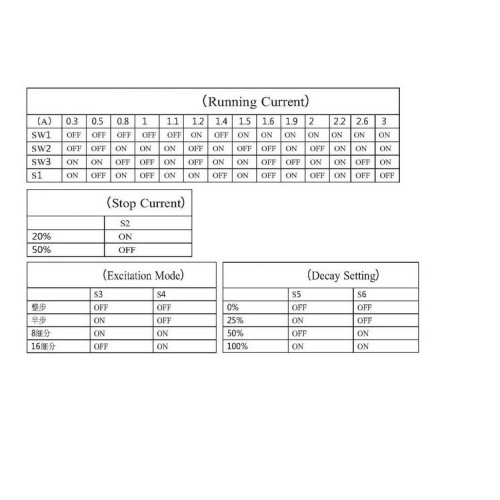

Регулировки тока: 14 ступеней;
Дробление шага: есть регулировка на 1, 1/2, 1/8 и 1/16;
Защита драйвера от перегрева;
Размеры: 75 х 50 х 35мм;
Вес 73 г.
