Осциллограф DSO138

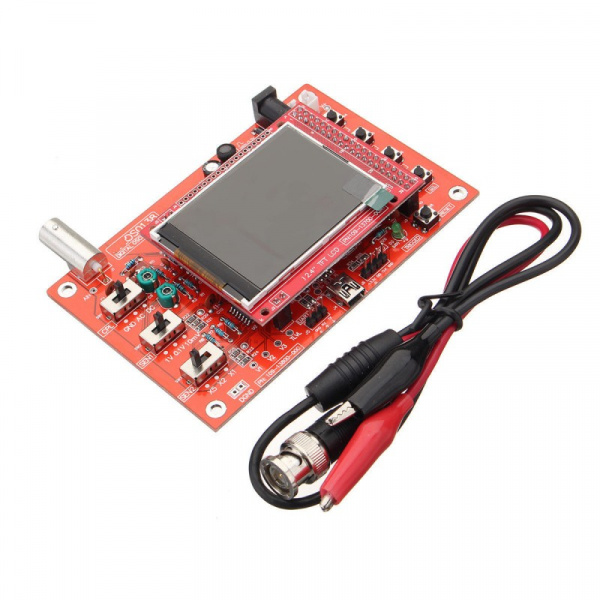

Осциллограф собирается на одной печатной плате, на которой устанавливаются радиокомпоненты, соединители и через pin-разъем крепится 2,4” TFT экран(320 X 240 точек, 262 тыс. цветов)в качестве своего дисплея и отображает приятные и четкие сигналы. Электропитание осциллографа внешнее, через установленный на плате разъем типа DC005, напряжение питания + 9 В.

DSO138 частично открыт. Это дает пользователям возможность добавлять различные функции или разрабатывать новые приложения на оборудовании.

DSO13803K DIY kIT требует пайки компонентов, так как на плату пред.установлены только SMD (компоненты для поверхностного монтажа и микроконтроллер STM32F103C8.

Технические данные осциллографа DSO138:
Количество выборок 1 млн./сек
Полоса пропускания 0…200 кГц
Диапазон чувствительности 10 мВ/дел.…5 В/дел.
Макс. входное напряжение 50 В
Входное сопротивление 1 МОм / 20 пФ
Разрешение 12 бит
Длина записи 1024 точки
Шкала по времени 500 сек/дел.…10 мксек/дел.
Питание 9 В (8…12 В)
Потребление ~120 мА
Размеры 117*76*15 мм
Вес 70
