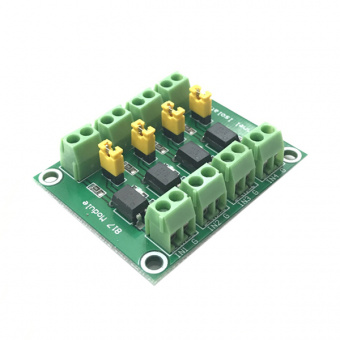

Модуль опторазвязки 4 канала (СК37)
Артикул:
14690
Модуль опторазвязки 4 канала (СК37)
Подробнее
160 руб./шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Отзывы
- Задать вопрос
- Наличие
- Дополнительно
-
ОписаниеЭто 4-канальный модуль опторазвязки. Встроенные 4 канала независимы, поэтому они могут одновременно управлять разным напряжением.
Используя 4-канальный модуль опторазвязки для достижения сигнала управления и изоляции сигнала управления, вы можете напрямую использовать порт ввода-вывода микроконтроллера или других устройств для достижения контроля изоляции напряжения, вы можете добиться небольшого контроля напряжения, сторона управления может быть внешней транзисторная трубка MOS или различные уровни напряжения интерфейса устройства.
Назначение:
• Изоляция ввода / вывода для микроконтроллеров (микроконтроллеров)
• Подавление шума в коммутационных цепях
• Передача сигналов между цепями с разным потенциалом и сопротивлением
Функции:
• Напряжение сигнала порта вождения: 3,6-24 В
• Выходной порт Напряжение порта: 3,6-30 В
• Колпачок перемычки может обеспечить выходной порт с высоким потенциалом или выход с понижением
Список пакетов:
• 1 x 4-канальный модуль опторазвязки - Отзывы
-
Задать вопросВы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
НаличиеНет в наличии
-
Дополнительно
Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке. Используйте её по своему усмотрению.
Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.
Guest
18 марта 2024 20:23
|
Довольно таки странная сборка.
Что на входе, что на выходе впаяны сопротивления по 3 КОм. Про выход хочется сказать отдельно, четь погодя. На входе, при напряжении 3,6В и даже 5В, через светодиод оптопары бедет протекать ток 1,2 и 1,6 мА соответственно. Для открытия транзистора этого слишком мало. Так что описание не корректно, про подачу 3,6В на вход можно забыть! Однозначно эта оптопара откроется при 12В на входе, проверено. Резистор однозначно велик! Теперь про выход, почему по две клеммы с оптопары? Это явно рассчитывалось на схему для управления нагрузкой. Одна клемма плюс питание, ну скажем 5В, вторая минус. Но ток то протекать будет 5/3000=1,6мА!!! Какую такую нагрузку можно коммутировать таким током? Светодиод разве что, и тому маловато будет. В даташите четко прорисована схема для режима переключателя, и она подразумевает наличия третьего вывода, того, который должен быть подключен к ноге коллектора транзистора. Вот с этой точки можно снимать сигнал низкого уровня при открытии транзистора и высокого при закрытом транзисторе. В общем сборка ни о чем, купил по описанию, применить не получилось!!! Буду переделывать, опять колхозить... |
