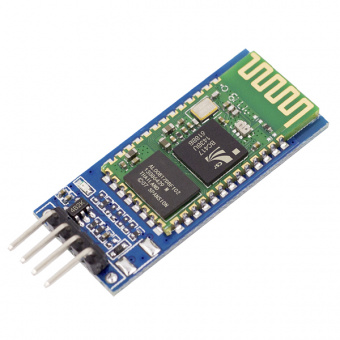

Bluetooth модуль HC-06 на плате 4pin (СК38)

Bluetooth модуль HC-06 на основе чипа BC417 от компании Cambridge Silicon Radio. На плате выведен стандартный UART интерфейс, используемый для управления модулем.

Функционально данный модуль ничем не отличается от модуля Bluetooth HC-06. Модуль установлен на шилд, с необходимыми компонентами для работы как с 3.3V так и с 5V устройствами. И с разведенными пинами, необходимыми для подключения к любому микроконтроллеру или через USB-TTL модуль к компьютеру, без дополнительных усилий. Данный модуль может быть использован для работы только с Android устройствами.

Характеристики модуля Bluetooth HC-06 4pin на плате:

Диапазон частот радиосвязи: 2,4–2,48 ГГц
Мощность передачи: 0,25–2,5 мВт
Чувствительность:  –80 dBм
Дальность связи: 10 м
Стандарт протокола: Bluetooth V2.0
Предельная скорость обмена данными: 115200 бод
Напряжение питания: 3.6 - 6 В
Напряжение логических уровней: 3.3В
Потребление: 8 мА (передача), 30–40 мА (подключение)
Рабочий диапазон температур: –25 - 75 С
