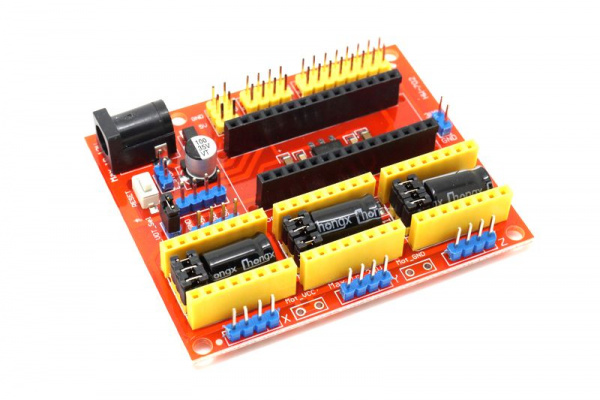

Шилд для управления станком с ЧПУ CNC Shield v4.0

Плата расширения CNC Shield V4 используется для создания на основе контроллера Arduino Nano станков с числовым программным управлением, в том числе гравировальных, фрезерных, маркировальных, станков портальной резки, промышленных роботов, 3D принтеров.

Контроллер Arduino позволяет работать станку автономно или управлять с помощью компьютера через USB-порт.

Плата расширения CNC Shield v4.0 может работать с Arduino Nano и драйверами двигателей с помощью программного обеспечения Arduino GRBL. Прошивка (GRBL) внутри контролера обменивается информацией с ПК при помощи G-кодов.

Характеристики платы CNC Shield V4
Совместимые контроллеры: Arduino Nano
Количество осей: 3 (X, Y, Z)
Напряжение питания логической части: 3.3 – 5 В
Напряжение питания силовой части: 7.5-12 В
Совместимые драйверы: A4988 и DRV8825
Интерфейсы: UART, I2C
Программное обеспечение: Arduino GRBL
Размеры: 72 x 59 x 20 мм
Вес: 31 г.
